Description
– Especificaciones Técnicas:

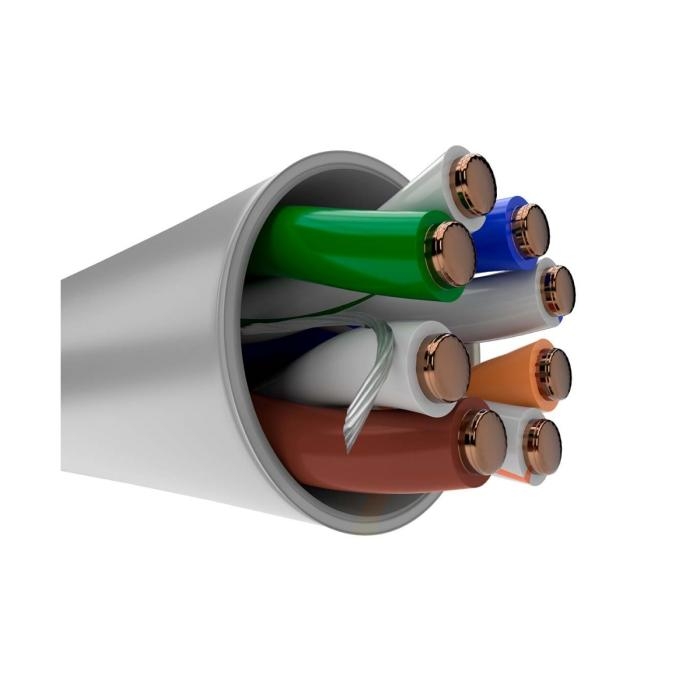

Características del conductor
- Tipo de cable: Par trenzado sin blindar (UTP)
- Número de pares: 4
- Número de conductores: 8
- Material conductor: Cobre sólido pulido
- Calibre del conductor: 24 AWG
Características internas
- Revestimiento interno: HDPE (CMI-75E)
- Grosor mínimo promedio: 0,178mm
- Grosor mínimo: 0,153mm

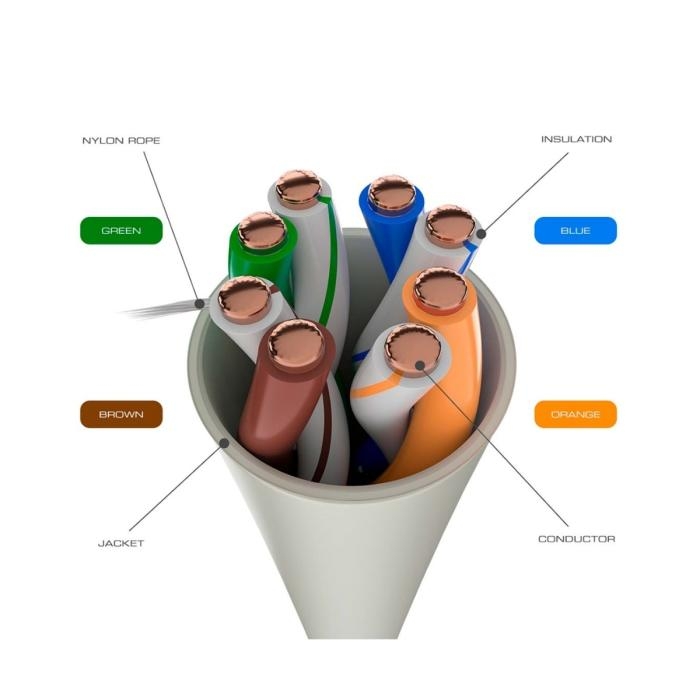

- Combinaciones de color
- Par 1: Azul y blanco/ Azul
- Par 2: Naranja y blanco/ Naranja
- Par 3: Verde y blanco/ Verde
- Par 4: Marrón y blanco/ Marrón
Características externas
- Tipo de revestimiento externo: CM
- Material del revestimiento externo: 75ºC PVC (CMI-80S)
- Grosor mínimo promedio: 0,585mm
- Grosor mínimo: 0,458mm
- Diámetro promedio del cable: 5,3mm ± 0,3mm
- Resistencia máxima: 11kg
- Color disponible del revestimiento: Gris, azul, rojo
Características eléctricas
- Tensión nominal: 75V
- Temperatura: 75ºC
- Impedancia característica (Zo): 85-115Ω (1-100 MHz)
- Resistencia conductiva: Máx. 9,38Ω/ 100M 20ºC
- Desequilibrio capacitivo resistivo de CC: 5%
- Desequilibrio capacitivo par-tierra: Máx. 330 pF/100m
- Capacitancia mutua: Máx. 5.600 pF/100m
- Rigidez dieléctrica: 2,5kV CC/2seg ó 1,75kV CA/2seg
- Velocidad nominal de propagación (NVP): 69%
- Cumplimiento de estándar PoE:
- IEEE802.3af, PoE tipo 1 (15,4 Watts/100m)
- IEEE802.3at, PoE tipo 2 (30 Watts/100m)
- IEEE802.3bt, PoE tipo 3 (60 Watts/100)
Características de transmisión
- Velocidad de transmisión: 100Mbps
- Ancho de banda:100MHz
- Distancia máxima del enlace: 90m
- Distancia máxima del canal: 100m
Certificaciones y normas
- Normas internacionales: ANSI/TIA/EIA-568-C.2 and ISO/IEC 11801
- Certificación UL: 20080117 – E318654, DUZX.E318654, DVBI.E356966
- Certificación ETL: 100227874CRT-001e
Información adicional

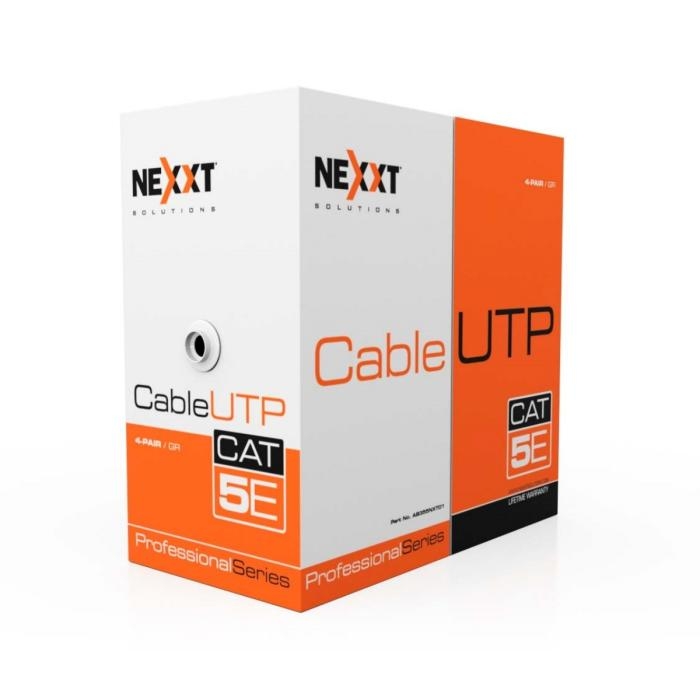

- Empaque: Caja de cartón
- Longitud del cable: 1000ft/ 305m
- Pies cúbicos: 1,08
